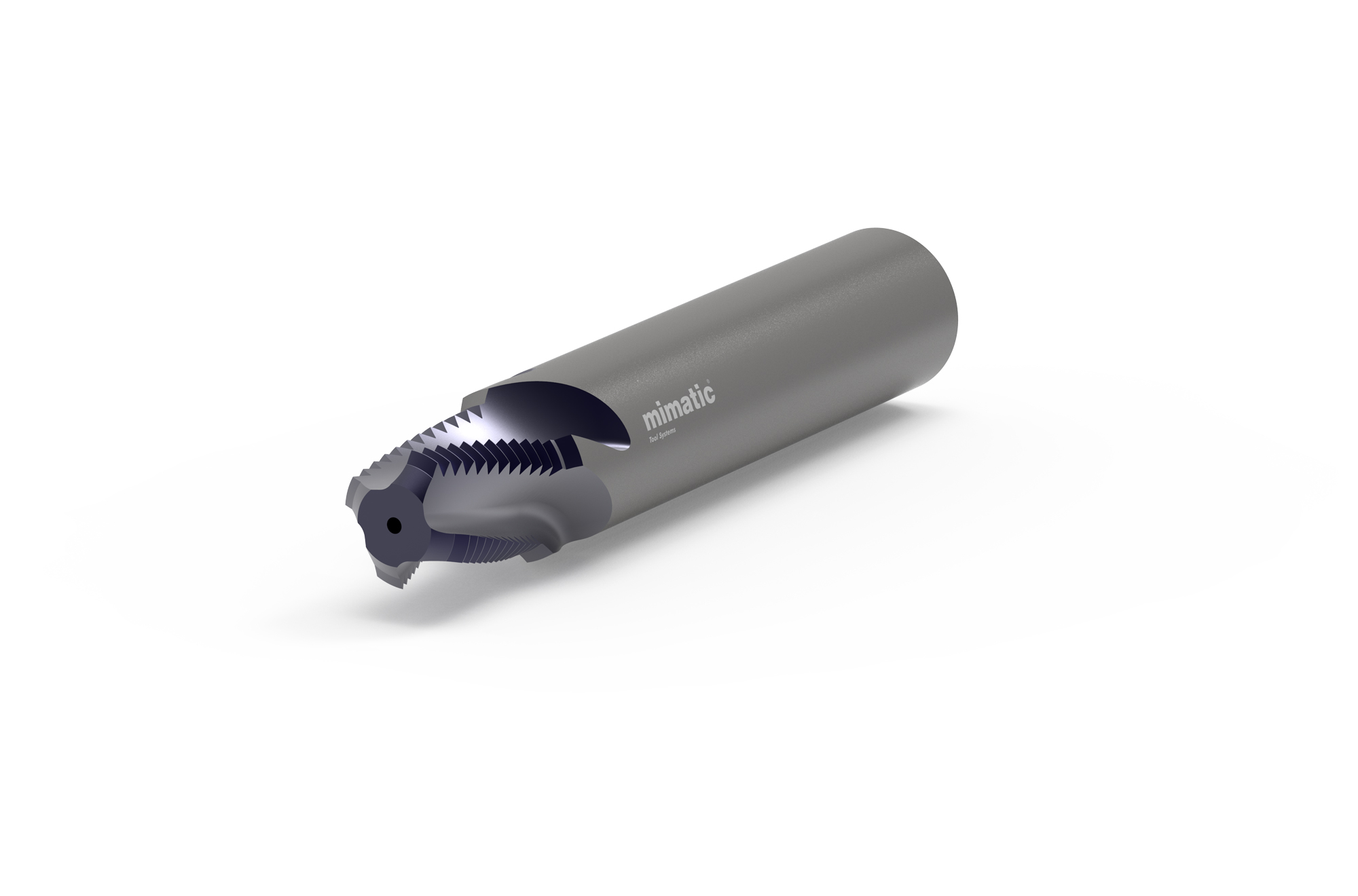

Produktabbildungen sind beispielhaft und können in Details abweichen.
Artikelnummer:
172414

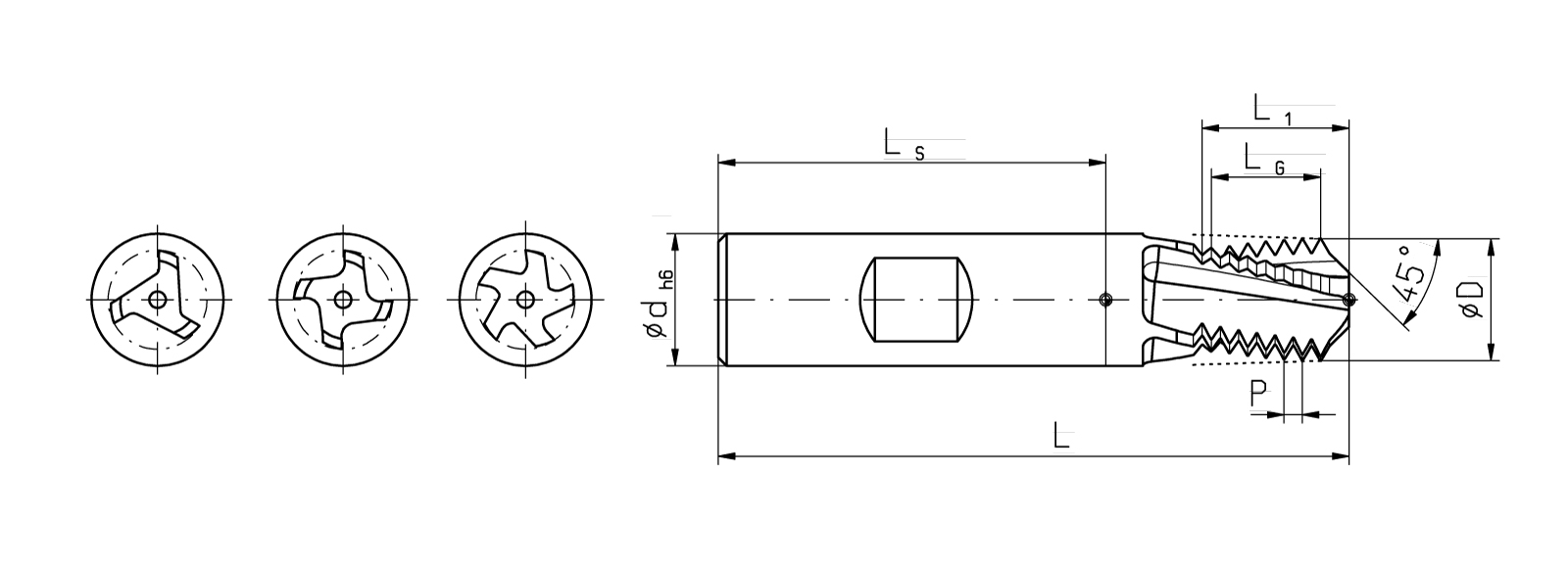

Produktinformationen "Gewindefräser SolidCUT Standard 60° Kegel 1:16 Senkfase"
| Steigung [mm]: | 1,814 |
|---|---|
| Gang pro Zoll: | 14 |
| Gewindebereich: | 3/4 |
| Schneidendurchmesser D [mm]: | 18,5 |
| Profilausführung: | Vollprofil |
| Gewindeart: | Innengewinde |
| Typ: | SolidCUT Standard |
| Anzahl Schneiden: | 5 |
| Anzahl Zähne: | 11 |
| Spanwinkel: | 8° |
| Innere Kühlmittelzufuhr: | axial |
| Gewindeprofil: | 60° |
| Gewindenorm: | ASME B 1.20.1 - Kegel 1:16 |
| Gewinderichtung: | Rechts & Linksgewinde |
| Beschichtung: | Tinamatic |
| Substrat: | VHM |
| Einsatzbereich: | Universal ≤54HRC |
| Schaftform DIN1835/6535: | HB (Weldon) |
| d h6 [mm]: | 20 |
| L [mm]: | 110 |
| L1 [mm]: | 23 |
| Drallsteigungswinkel: | ~13°R |
Vor dem Einsatz ist die Maschine auf mögliche Störkonturen seitens des Werkzeugs zu prüfen. Für daraus resultierende Schäden übernehmen wir keine Haftung.
