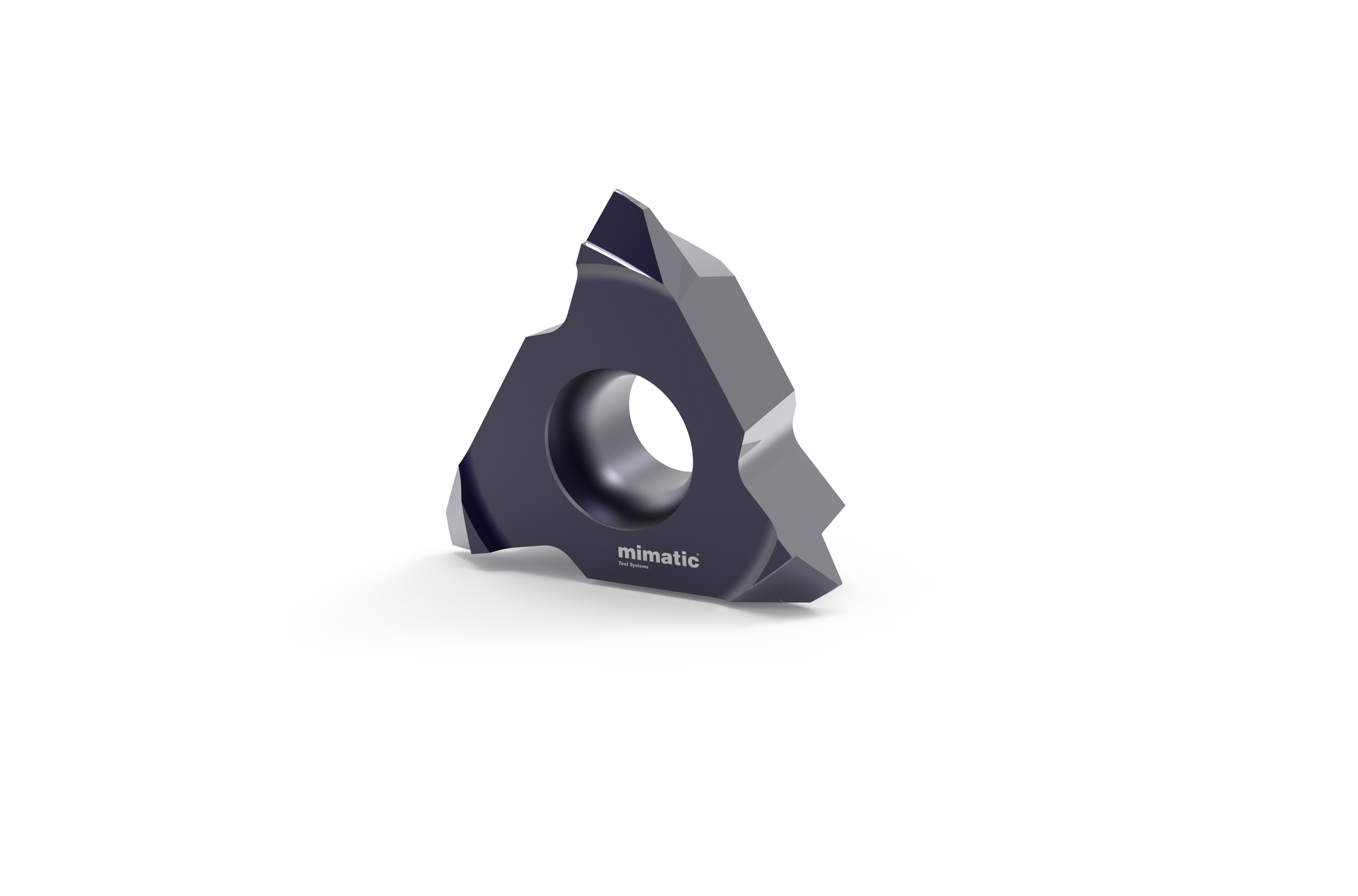

Produktabbildungen sind beispielhaft und können in Details abweichen.
Artikelnummer:
141941
Produktinformationen "Gewindefräsplatte TriMILL 013 55°"

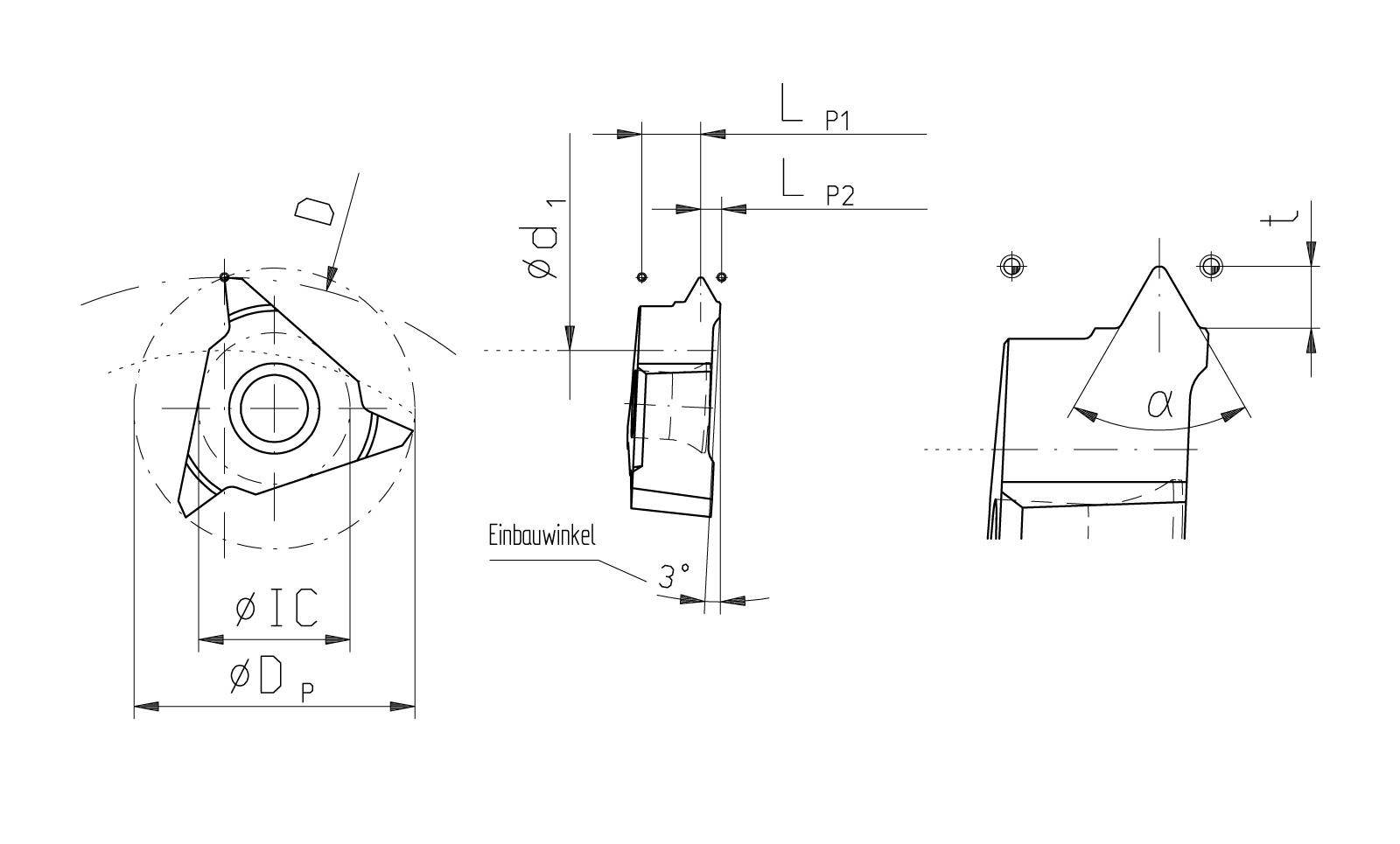

| Steigung [mm]: | 2,309 |
|---|---|
| Gang pro Zoll: | 11 |
| Schneidendurchmesser D p [mm]: | 23 |
| Profilausführung: | Vollprofil |
| Gewindeart: | Innen- und Aussengewinde |
| Typ: | TriMILL 013 |
| Anzahl Schneiden: | 3 |
| Spanwinkel: | 6° |
| IC [mm]: | 12,4 |
| L P1 [mm]: | 4,14 |
| L P2 [mm]: | 2,39 |
| t [mm]: | 1,494 |
| TriMILL Grösse: | 013 |
| Gewindeprofil: | 55° |
| Gewindenorm: | DIN 228/1 / BS84 |
| Gewinderichtung: | Rechts & Linksgewinde |
| Beschichtung: | Tinamatic |
| Substrat: | FKN |
| Einsatzbereich: | Universal ≤54HRC |
Vor dem Einsatz ist die Maschine auf mögliche Störkonturen seitens des Werkzeugs zu prüfen. Für daraus resultierende Schäden übernehmen wir keine Haftung.
