Produktabbildungen sind beispielhaft und können in Details abweichen.
Artikelnummer:
149204

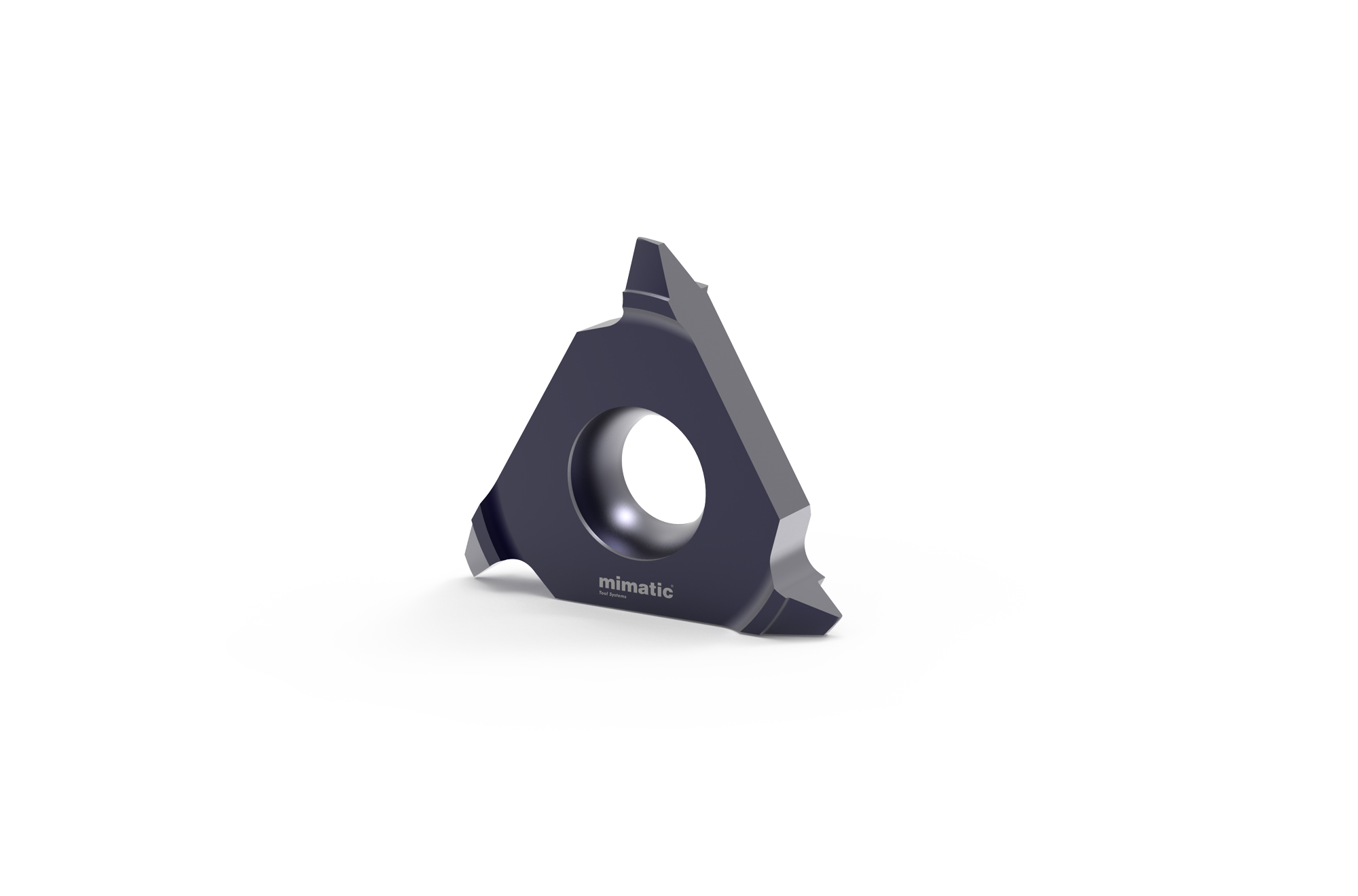

Produktinformationen "Gewindefräsplatte TriMILL 03 60°"

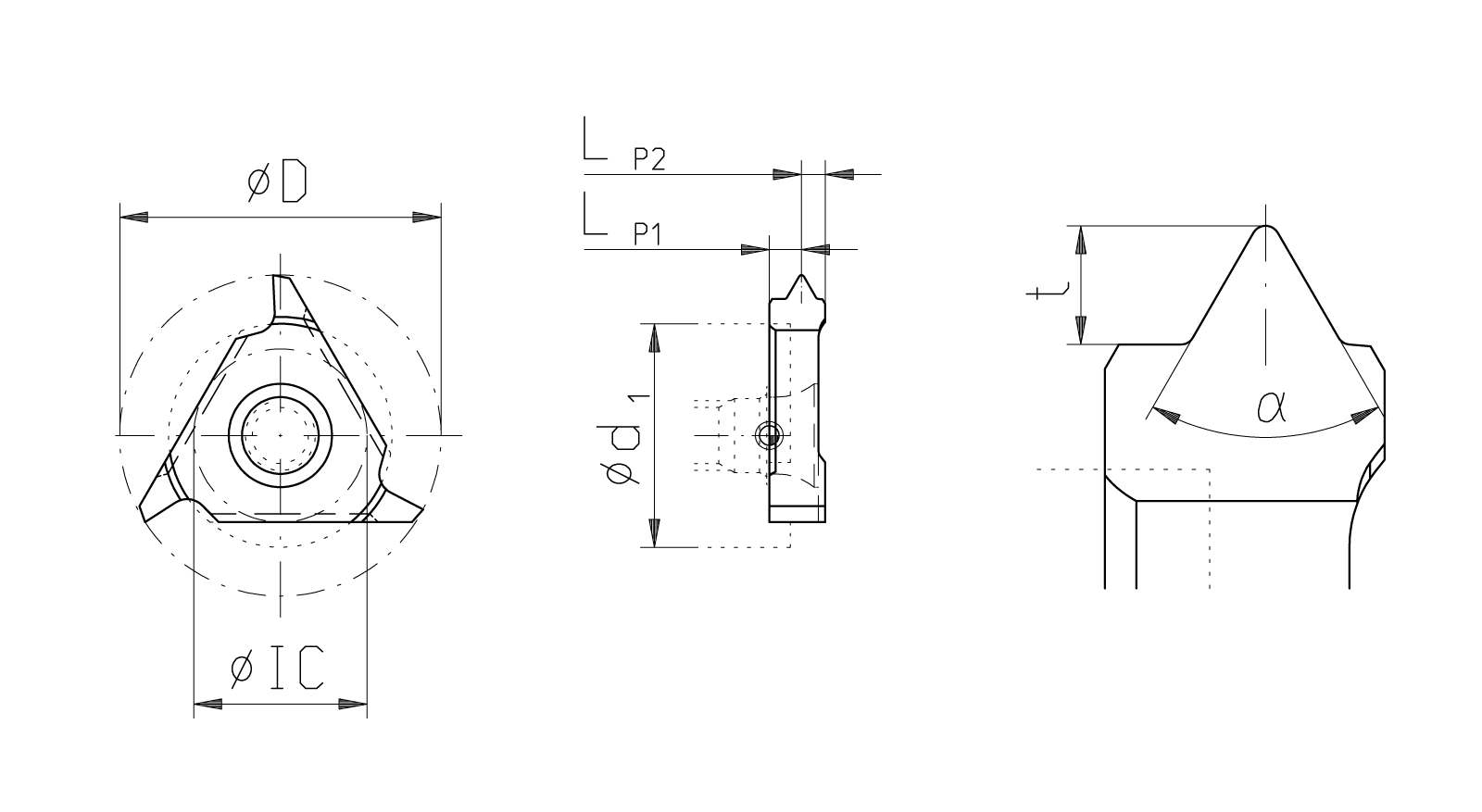

| Steigung [mm]: | 2,309 |
|---|---|
| Gang pro Zoll: | 11 |
| Gewindebereich: | UNC 5/8 |
| Schneidendurchmesser D [mm]: | 10,6 |
| Profilausführung: | Vollprofil |
| Gewindeart: | Innengewinde |
| Typ: | TriMILL 03 |
| Anzahl Schneiden: | 3 |
| Spanwinkel: | 0° |
| IC [mm]: | 5,5 |
| L P1 [mm]: | 1,17 |
| L P2 [mm]: | 1,17 |
| t [mm]: | 1,349 |
| TriMILL Grösse: | 03 |
| Gewindeprofil: | 60° |
| Gewindenorm: | ASME B 1.1 |
| Gewinderichtung: | Rechts & Linksgewinde |
| Beschichtung: | Tinamatic |
| Substrat: | FKN |
| Einsatzbereich: | Universal ≤54HRC |
Vor dem Einsatz ist die Maschine auf mögliche Störkonturen seitens des Werkzeugs zu prüfen. Für daraus resultierende Schäden übernehmen wir keine Haftung.
