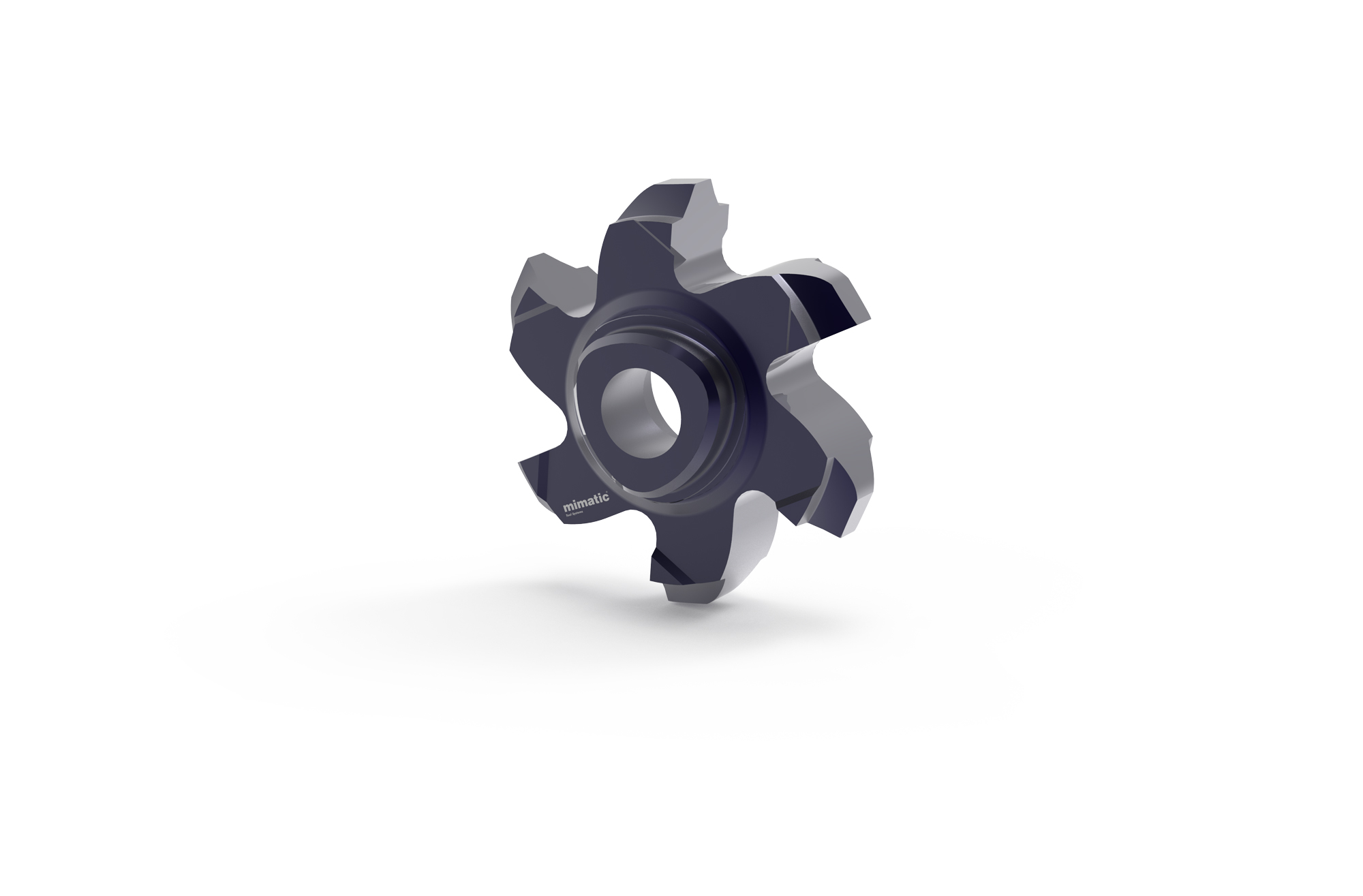

Produktabbildungen sind beispielhaft und können in Details abweichen.
Artikelnummer:
179140
Artikeldateien auf Anfrage!
Produktinformationen "Verzahnungsplatte PolyMILL P1616 DIN5480"
| Welle: | W35 |
|---|---|
| Modul: | 2 |
| Eingriffswinkel: | 30° |
| Zähnezahl Welle: | 16 |
| Typ: | PolyMILL P1616 |

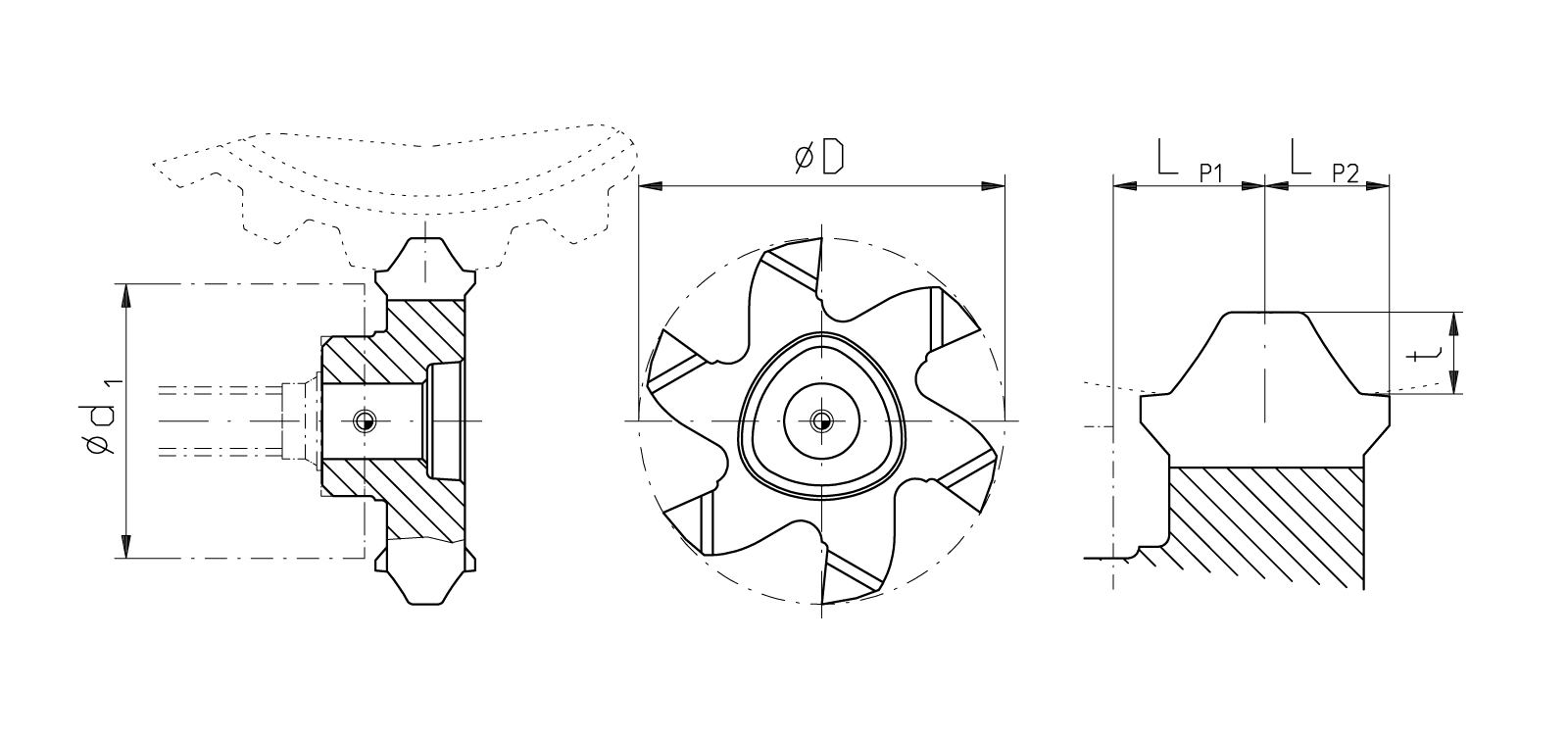

| Schneidendurchmesser D [mm]: | 16 |
| L P1 [mm]: | 3,05 |
| L P2 [mm]: | 2,775 |
| t [mm]: | 2 |
| Anzahl Schneiden: | 6 |
| PolyMILL Grösse: | P16 |
| Spanwinkel: | 6° |
| Beschichtung: | Tinamatic |
| Substrat: | FKN |
| Einsatzbereich: | Universal 54HRC |
| Verzahnungs-Norm: | DIN5480 |
Vor dem Einsatz ist die Maschine auf mögliche Störkonturen seitens des Werkzeugs zu prüfen. Für daraus resultierende Schäden übernehmen wir keine Haftung.
|
Stahl
|
VA
|
Guss
|
Alu
|
Ni-Leg
|
Hart bearb
|
|
|---|---|---|---|---|---|---|
| Vc | ||||||
| fz |
